Concevoir des pièces industrielles : les règles d’or d’une découpe de métal mesurée avec précision

Du croquis initial jusqu’à l’assemblage final, la réussite d’un projet mécanique repose sur une alliance solide entre conception rigoureuse et précision d’usinage. Que vous soyez ingénieur en bureau d’études, designer industriel, maker passionné ou responsable achats, transformer un fichier 3D en une pièce métallique impeccable exige d’anticiper certaines contraintes techniques.

Pour passer de la modélisation à la pièce réelle sans perte de temps ni retouches imprévues, voici les clés essentielles pour optimiser vos fichiers avant leur passage sous le faisceau.

Sommaire

Adapter son fichier 2D/3D aux contraintes du laser

La technologie laser offre une liberté géométrique exceptionnelle, mais le comportement thermique du métal reste une réalité physique. Une arête trop fine, un angle aigu mal placé ou un perçage trop proche d’un bord peuvent entraîner de légères déformations lors du processus. C’est pourquoi faire appel à un service expert en découpe métal sur mesure vous assure une prise en compte optimale de ces paramètres dès l’analyse de vos plans. Avant d’envoyer vos fichiers DXF ou STP en production, appliquez ces vérifications systématiques :

respecter le ratio épaisseur/perçage : gardez un diamètre de trou au moins égal à l’épaisseur de la tôle pour garantir une découpe propre et sans accroche ;
éviter les angles internes vifs : intégrez de légers congés sur les coins rentrants pour stabiliser la trajectoire du laser et préserver la matière ;
vérifier les tolérances géométriques : consultez notre guide de conception pour adapter vos jeux d’assemblage dès la phase de dessin.

Sélectionner le matériau adapté et maîtriser les gabarits

Chaque alliage répond à des critères précis de résistance, de légèreté ou de conductivité. Le choix de la matière conditionne non seulement le comportement mécanique de la pièce, mais aussi sa réaction lors de la découpe.

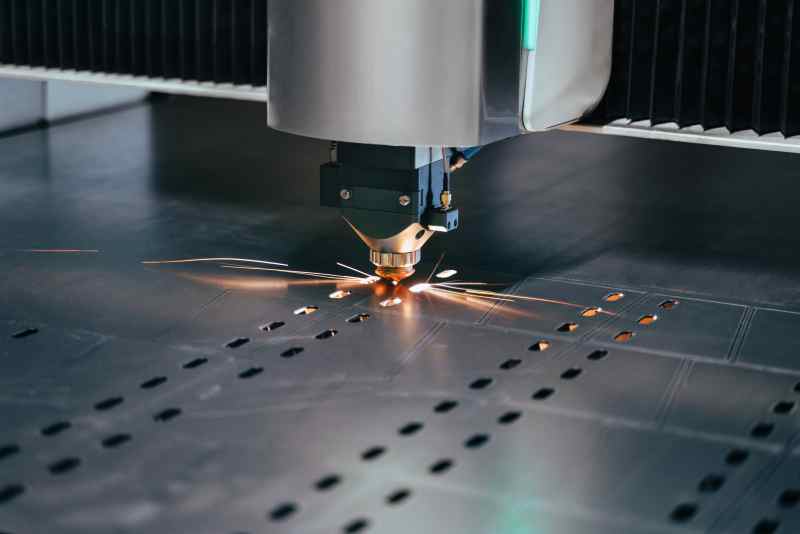

Grâce à une technologie fibre laser de plus de 5 000 W portée par des machines Trumpf™, il est possible de travailler des tôles allant de 0,5 à 15 mm d’épaisseur, sur des formats généreux atteignant jusqu’à 3000 x 1500 mm. Vous pouvez explorer les propriétés de chaque option sur la page dédiée aux matériaux. Le choix s’effectue généralement parmi les familles suivantes :

acier au carbone et acier galvanisé : les incontournables pour la structure, appréciés pour leur robustesse et leur coût maîtrisé ;
acier inoxydable et aluminium : incontournables pour la résistance à la corrosion, le gain de poids et le rendu esthétique ;
laiton et cuivre : les alliages de choix pour la conductivité électrique, thermique ou les détails visuels soignés.

Viser la précision au dixième sans retouche manuelle

L’un des plus grands défis en usinage tôle reste l’obtention d’arêtes nettes, prêtes à être soudées ou montées immédiatement. L’utilisation d’une découpe à l’azote change la donne : en chassant la matière en fusion sans oxyder les tranches, elle offre un résultat d’une propreté exemplaire, garanti sans bavure.

Côté cotation, le processus offre une précision constante avec une tolérance de ±0,20 mm. Pour analyser en détail les métriques d’usinage, visitez la page tolérances. Enfin, si votre projet nécessite un aspect visuel spécifique ou un traitement de surface, vous retrouverez toutes les options disponibles sur la page finitions.

Concrétiser vos projets métalliques sans attente

Optimiser ses pièces est la première étape ; trouver un partenaire capable de suivre votre rythme de production est la seconde. Grâce à une fabrication propre intégrée et un délai d’expédition en 72 heures, LaserBoost élimine les goulots d’étranglement logistiques pour vous garantir un résultat irréprochable. Pour concrétiser vos idées dès aujourd’hui, glissez simplement votre fichier CAO sur le configurateur en ligne de LaserBoost : vous obtiendrez votre prix en temps réel et lancerez votre fabrication immédiatement.
